在材料科學的微觀世界里，一項突破性的發現，往往始于對材料結構“見微知著"的洞察。近期，一項關于高性能壓電陶瓷PZT的研究取得了重要進展，而在這場深入納米尺度的探索中，澤攸科技ZEM系列臺式掃描電鏡憑借其zhuo越的性能，成為了研究人員bu 可或缺的“火眼金睛"。

PZT（鉛鋯鈦酸鹽）陶瓷是壓電應用領域的核心材料。然而，其菱面體相所表現出的異常“束腰型"電滯回線，限制了性能的進一步提升。先前研究指出，通過高溫淬火工藝可以消除這種“束腰"現象，但淬火究竟如何影響材料最本征的微觀結構——尤其是決定其性能的鐵電疇，一直是一個亟待清晰闡釋的“黑箱"問題。

要解開這個謎題，研究人員首先需要確認：淬火處理是否改變了材料的晶粒形態？因為只有排除了晶粒變化的影響，才能將性能提升歸因于更細微的疇結構演化。這時，對樣品進行高分辨率、高可信度的顯微結構觀察就成為了第yi步，也是至關重要的一步。

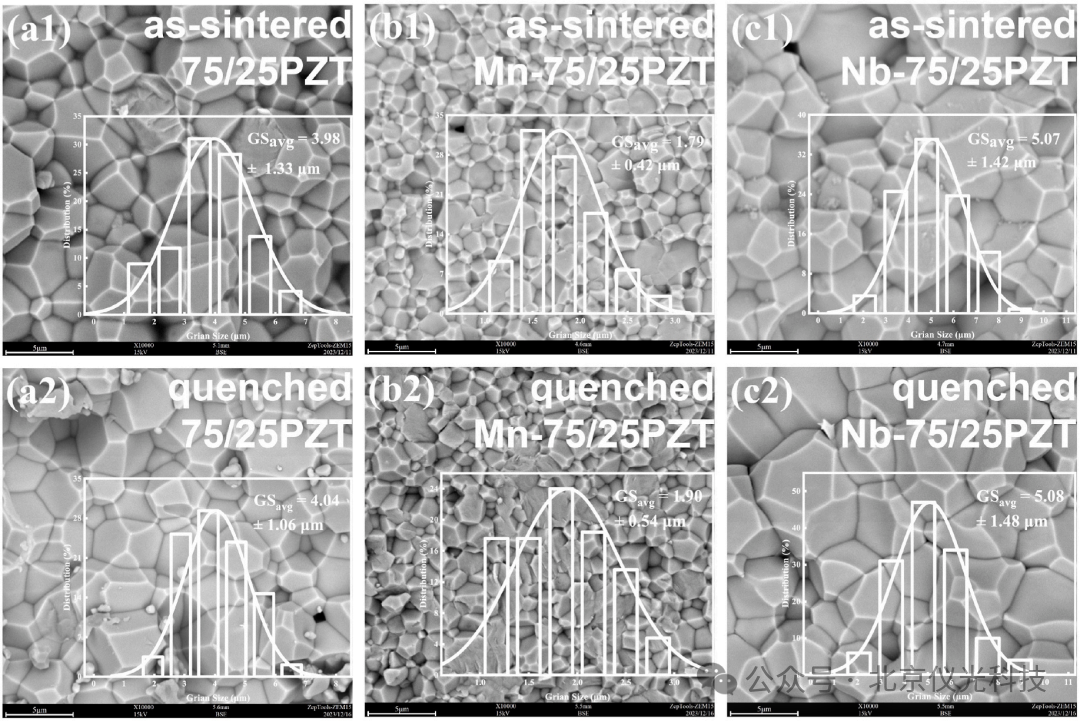

在這項研究中，武漢理工大學等機構的研究團隊充分利用了澤攸科技ZEM系列臺式掃描電鏡的優勢。他們對純PZT、錳摻雜和鈮摻雜的三類陶瓷樣品，在燒結態和淬火態下的斷口形貌進行了精細觀察。

ZEM掃描電鏡所呈現的高質量圖像清晰、準確地顯示，經過快速的淬火處理后，所有樣品的平均晶粒尺寸并未發生顯著變化。這一關鍵數據的獲得，得益于ZEM掃描電鏡優異的成像穩定性和分辨率，它幫助研究人員果斷地排除了晶粒尺寸效應作為性能提升的主因，從而將研究焦點精準地引導至疇結構的納米級演變上，確保了后續研究方向的正確性。

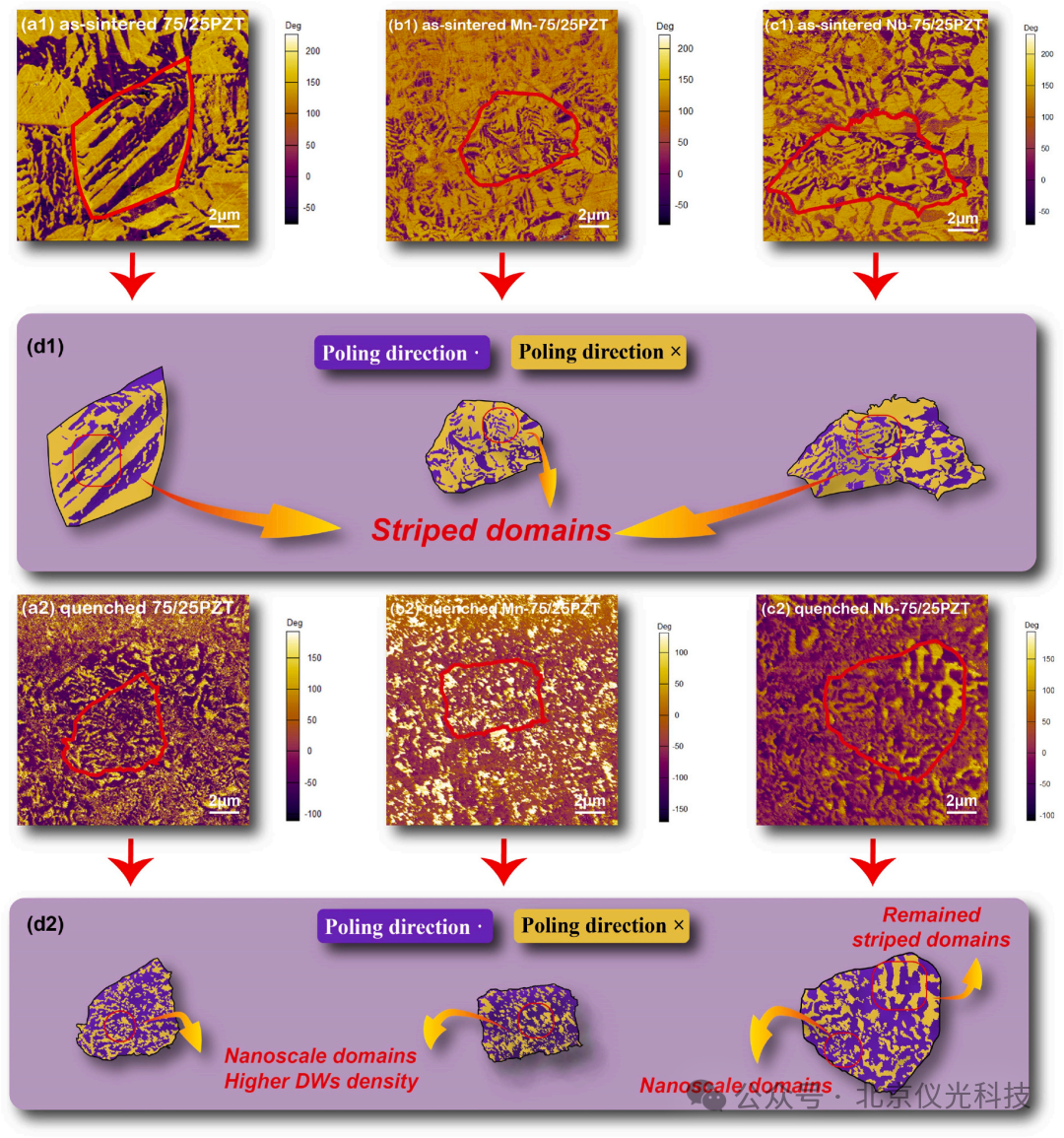

在確認了晶粒尺寸不變的基礎上，研究團隊進一步通過壓響應力顯微鏡（PFM）發現，淬火誘導了鐵電疇從微米級到納米級的細化。而這一重大發現的起點，正是由ZEM掃描電鏡所提供的堅實結構表征基礎。

最終，研究成功揭示了“淬火→疇結構納米化→疇壁密度增加→‘束腰’現象消失→壓電性能顯著提升（zui高提升37%）"的完整機制鏈條。這項研究成果凸顯了精確微觀表征對理解材料構效關系的ji端重要性。

工欲善其事，必先利其器。這項前沿研究之所以能順利進行，澤攸科技ZEM系列臺式掃描電鏡的以下特點功不可沒：

高分辨率與高成像質量：能夠清晰分辨多晶陶瓷的晶界與斷口形貌，為定量分析晶粒尺寸提供可靠數據。

卓yue 的穩定性：確保對不同處理條件下的樣品進行一致、可對比的觀測，消除了設備波動對實驗結果的影響。

操作便捷，環境要求低：作為臺式電鏡，它無需特殊的實驗室場地，大大降低了gao 端顯微分析的門檻，使得科研人員可以更專注于科學問題本身。

從確認晶粒尺寸的穩定性到間接推動對疇結構的深入探索，澤攸科技ZEM系列掃描電鏡在本研究中扮演了奠基性的角色。它證明，一臺性能強大、穩定可靠的顯微分析儀器，是連接材料制備工藝與最終性能之間BU可或缺的橋梁。隨著新材料研發的不斷深入，像ZEM系列這樣的高性能臺式掃描電鏡，必將為更多科研院所和企業的創新研究提供強有力的支撐。
